문과생 브랜드 담당자의 섀시 분해·조립 실습 분투기
Author's Note
안녕하세요, HL홀딩스 브랜드전략팀 배수연 매니저입니다.
브랜드 커뮤니케이션 업무를 하다 보면 브레이크, 스티어링, 서스펜션와 관련된 자동차 기술 용어들을 매일같이 다룹니다. 신기술의 원리를 공부해 카피를 쓰고 콘텐츠를 만드는 게 일상이지만, 문득 마음 한편에 이런 생각이 스쳤습니다.
‘뼛속까지 문과생인 내가, 글과 사진으로만 자동차를 아는 척하고 있던 건 아닐까?’
활자 너머 실제 부품들의 진짜 모습을 제대로 알고 싶었습니다. 그래서 한국폴리텍대학 화성캠퍼스에서 열린 HL인재개발원의 ‘자동차 부품 분해조립 과정’에 참여했습니다. 직접 볼트를 풀고 조이며 손끝으로 배운 자동차 부품의 구조와 작동원리, 그 생생한 실습 후기를 전해드립니다.
자동차를 뜯기 전, ‘기본’부터 다시 배웠습니다
실습장에 들어서자마자 강사님이 던진 첫 질문은 의외로 기초적이었습니다.
“자동차가 기차와 다른 결정적인 차이가 뭘까요?”
매일 자동차 기술을 다루면서도 선뜻 한 문장으로 정리하기 어려웠습니다. 정답은 ‘레일에 얽매이지 않고 운전자가 원하는 방향으로 자유롭게 달릴 수 있는 조향(Steering) 장치가 있다는 점’이었습니다. 자동차의 가장 근본적인 존재 이유조차 잊고 있었던 셈이죠.
내연기관차 한 대에 들어가는 부품 수가 약 3만 개에 달하고, 전기차는 구조가 단순해져 그 절반 수준(1만~1만 5천 개)으로 줄어든다는 설명도 흥미로웠지만, 특히 와닿았던 부분은 차체를 나누는 기준이었습니다.

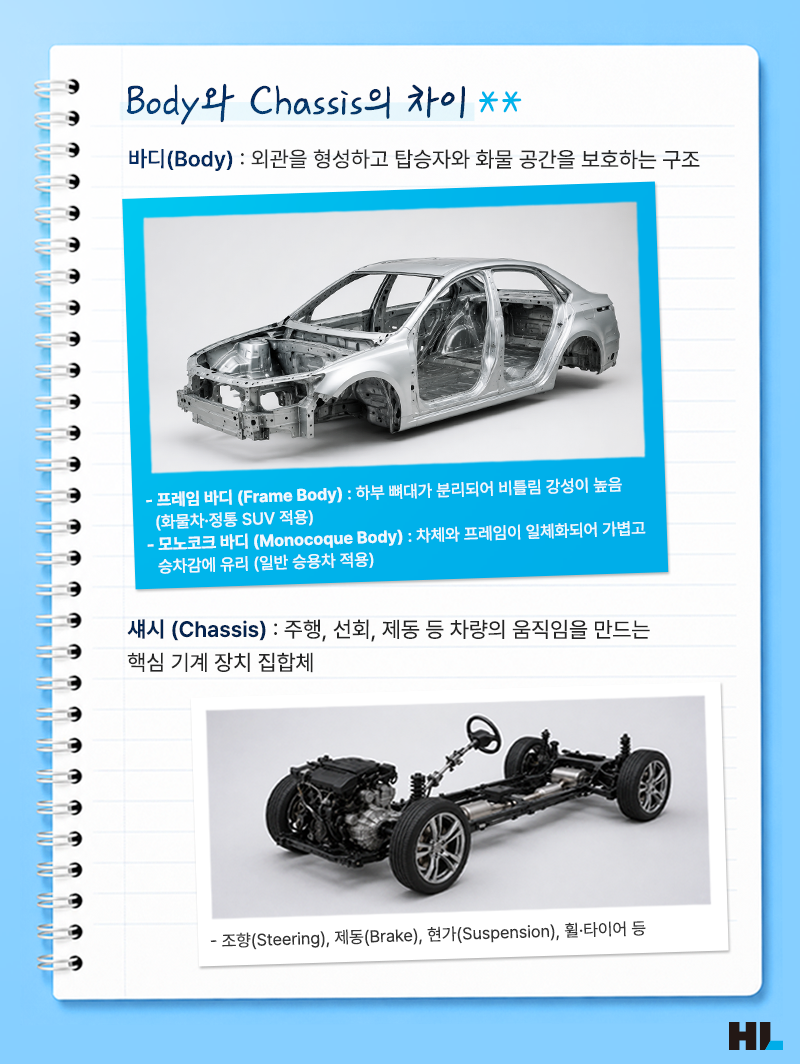

[한눈에 보는 자동차 기본 구조: Body vs Chassis]
외관 역할을 하는 바디(Body)와 실제로 달리고 멈추는 섀시(Chassis)를 구분하고 나니, 복잡하게 얽혀 있던 차체 하부 구조가 하나의 유기적인 시스템으로 눈에 들어오기 시작했습니다.
1. BRAKE : 제동, 자동차의 ‘멈춤’은 어떻게 완성될까?
가장 먼저 공구를 대본 곳은 안전의 기본인 브레이크였습니다. 휠을 떼어내고 캘리퍼를 분리하자 안쪽에 숨어 있던 브레이크 패드가 툭 빠져나왔는데요. 패드 끝부분을 유심히 보니 작은 쇳조각 하나가 삐죽 튀어나와 있었습니다. 바로 패드의 교체 시점을 알려주는 ‘마모 인디케이터’였습니다.
패드가 교체가 필요한 수준까지 마모되면, 이 금속 핀이 회전하는 디스크를 먼저 긁어 일부러 날카로운 마찰음을 내도록 만든 구조였죠. 지하주차장에서 흔히 듣던 그 ‘끼익-’ 소리가 고장이 아니라, "패드를 제때 갈아달라"고 차가 온몸으로 보내는 기계식 경고음이었던 셈입니다.

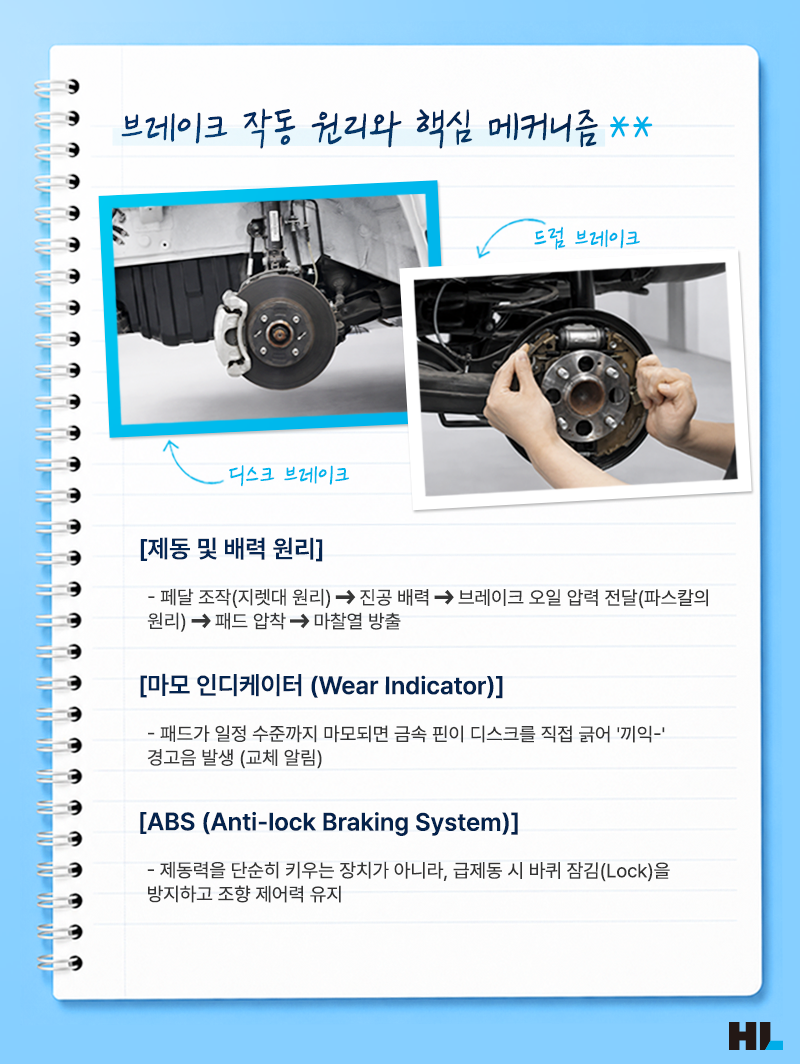

[브레이크 작동 원리와 핵심 메커니즘]
이어지는 유압 라인을 살펴보며, 발끝으로 페달을 밟는 작은 힘이 어떻게 거대한 차를 멈춰 세우는지도 단번에 이해할 수 있었습니다. 페달의 지렛대 효과로 커진 힘이 브레이크액에 압력을 만들고, 이 압력이 각 바퀴로 전달되는 파스칼의 원리 덕분이었습니다.
급제동 시 작동하는 ABS(Anti-lock Braking System)의 원리도 한층 더 구체적으로 이해할 수 있었습니다. 단순히 브레이크를 더 세게 꽉 쥐어짜는 장치가 아니라, 바퀴가 완전히 잠겨 미끄러지는 것을 막아 위급 상황에서도 운전자가 조향 제어력을 유지할 수 있도록 돕는 기술이라는 점을 확인할 수 있었습니다.
2. STEERING : 핸들을 돌리면 안쪽 바퀴가 더 많이 꺾이는 이유
두 번째는 자동차의 진행 방향을 결정하는 조향 장치(Steering) 실습이었습니다.
실습 차량을 회전 측정용 턴테이블에 올리고 핸들을 끝까지 돌려봤는데, 계측기에 찍힌 숫자를 보고 제 예상이 보기 좋게 빗나갔음을 깨달았습니다. 코너 안쪽 바퀴가 바깥쪽 바퀴보다 무려 7도나 더 많이 꺾여 있었거든요.
핸들을 돌리면 당연히 양쪽 바퀴가 같은 각도로 나란히 돌아갈 거라 생각했지만, 그렇게 되면 코너를 돌 때 안쪽과 바깥쪽 바퀴의 회전 반경 차이 때문에 타이어가 바닥에 끌리게 됩니다. 이를 방지하기 위해 안쪽 바퀴를 더 꺾어 부드러운 회전 궤적을 그리도록 설계한 ‘애커먼 조향 원리’를 눈앞의 각도 차이로 확인한 순간이었죠.

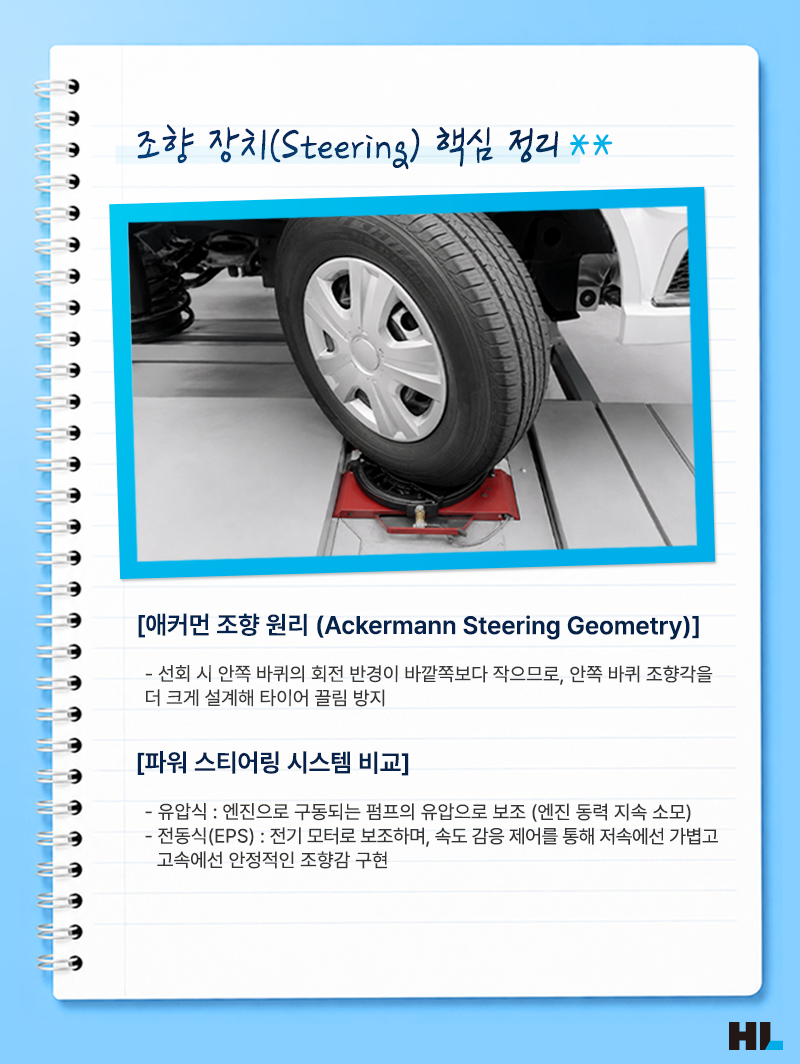

[조향 장치(Steering) 핵심 정리]

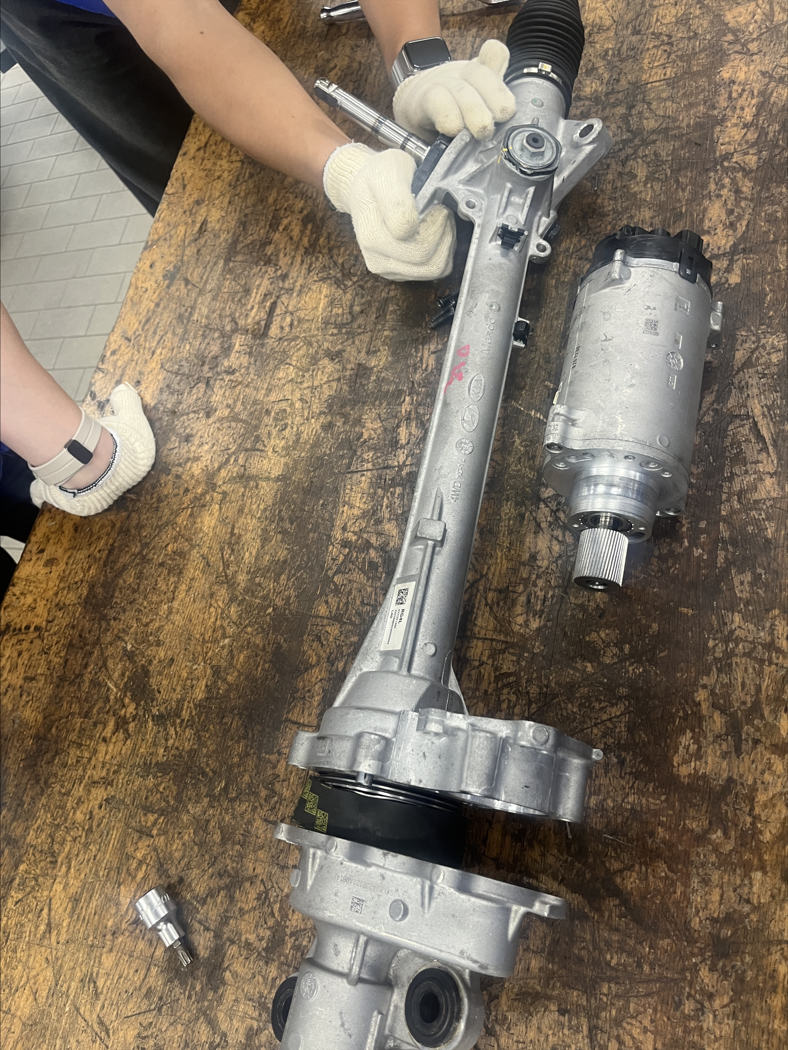

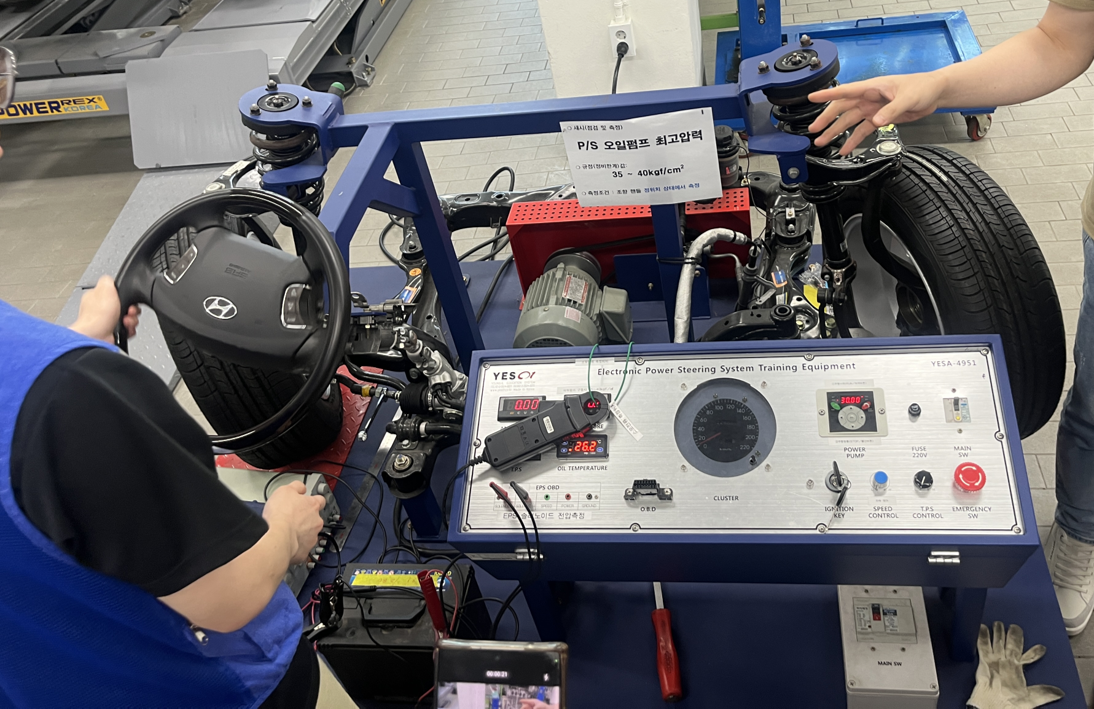

이어서 진행된 R-EPS(Rack-type Electric Power Steering) 분해 실습도 흥미로웠습니다. 겉보기엔 그저 단단한 쇠막대 같았지만, 속을 열어보니 정밀한 모터, 감속 기어, 볼스크류 등 여러 부품이 톱니바퀴처럼 치밀하게 맞물려 있더라고요. 운전자가 핸들을 살짝 비트는 미세한 힘을 센서가 읽어내고, 모터가 필요한 만큼 즉각 힘을 보태 바퀴를 밀어주는 구조를 보며 전동화 섀시 기술의 정교함을 실감할 수 있었습니다.
3. SUSPENSION : ‘쇼바’에 대한 오랜 오해를 풀다
마지막은 승차감과 주행 안정성을 책임지는 현가장치, 서스펜션 실습이었습니다.
차알못 시절엔 흔히 ‘쇼바(쇼크 업소버)’가 노면 충격을 전부 다 흡수해 주는 부품인 줄로만 알았는데, 부품을 하나씩 분해해 보니 서스펜션 각 부품이 어떤 역할을 하는지 보다 명확하게 이해할 수 있었습니다.
노면에서 올라오는 1차 충격을 온전히 받아내는 것은 굵은 스프링이었고, 쇼크 업소버는 스프링이 반복해서 출렁이는 것을 내부 오일의 저항을 이용해 가라앉히는 ‘감쇠’ 역할을 맡고 있었죠. 여기에 코너를 돌 때 차체가 좌우로 기우뚱 쏠리는 롤링을 억제해 주는 스태빌라이저 바까지 맞물리며 하부의 밸런스를 잡고 있었습니다.

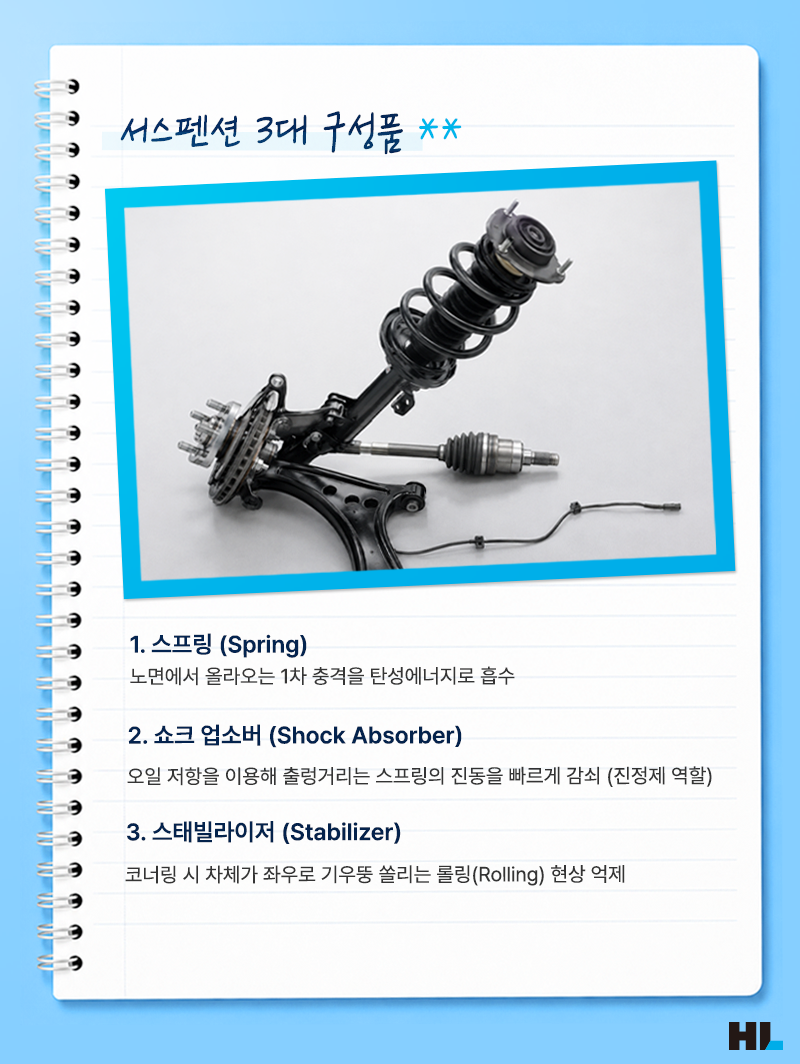

[현가장치(Suspension) 구성품 및 구조 비교]

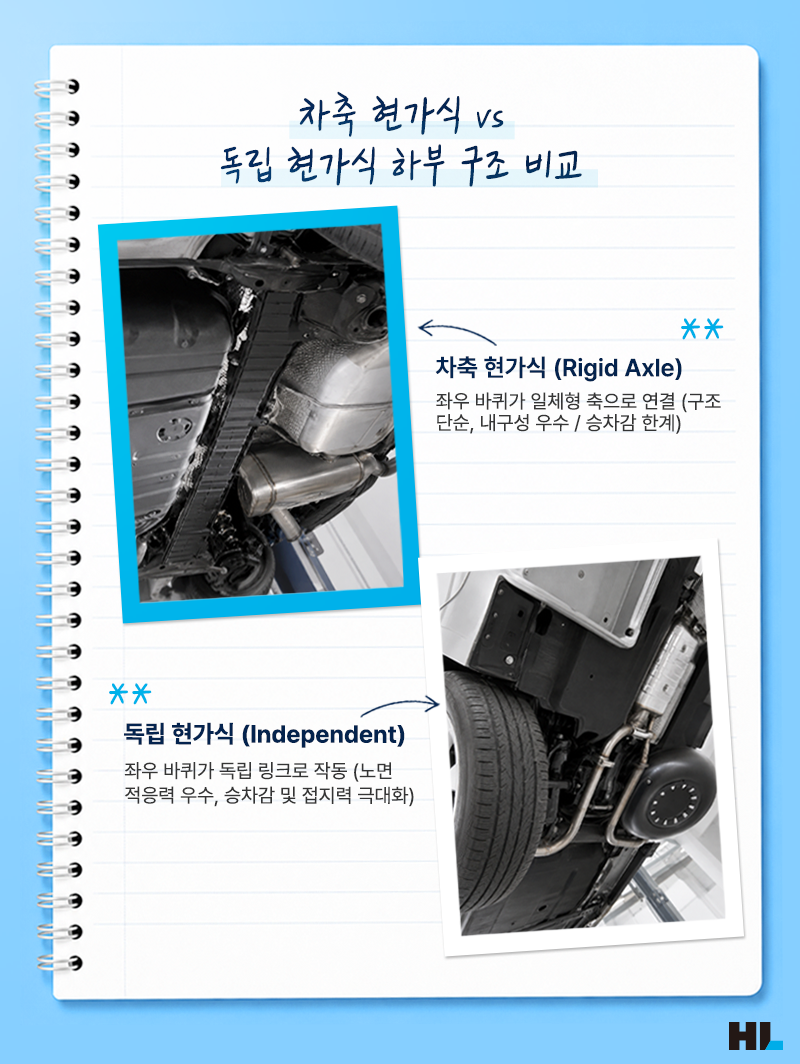

차량을 리프트로 들어 올려 하부 구조를 살펴본 순간도 기억에 남습니다. 좌우 바퀴가 하나의 축으로 묶여 튼튼하지만 충격이 함께 전달되는 ‘차축 현가식’과, 양쪽 바퀴가 독립된 링크로 움직여 불규칙한 노면에서도 충격을 유연하게 걸러내는 ‘독립 현가식’의 차이를 눈앞에서 대조해 보니, 차량의 성격과 세그먼트에 따라 서스펜션 구조를 왜 다르게 적용하는지 단번에 이해할 수 있었습니다.
활자 너머, 기술의 진짜 무게감을 배우다
실습을 마치고 손에 묻은 기름때를 씻어내며 여러 생각이 스쳤습니다.
그동안 모니터 화면 속 깔끔한 홍보 문구로만 접하던 부품들은 생각보다 훨씬 묵직했고, 볼트 하나를 체결할 때도 정해진 토크를 정확히 맞춰야 하는 치열한 엔지니어링의 결과물이었습니다.
퇴근길 도로 위를 달리는 수많은 자동차를 바라보는 시선도 달라졌습니다. 매끈한 외관 디자인 너머로, 3만여 개의 부품이 저마다의 자리에서 정밀하게 맞물려 움직이는 거대한 시스템이 보이기 시작했으니까요.
직접 뜯고 조립하며 체감한 이 생생한 기본기는 앞으로 기술을 다루고 콘텐츠를 기획하는 데 든든한 밑바탕이 될 것 같습니다. 값진 배움의 기회를 마련해 준 HL인재개발원에 감사드리며, 이번 실습에서 얻은 현장감을 담아 앞으로 HL의 앞선 모빌리티 기술을 더욱 명쾌하고 친근한 언어로 전해드리겠습니다! 🚀
