Author’s Note
안녕하세요, HL만도 Performance & Validation 1팀(P&V1)의 신도섭 책임입니다.
지난 20여 년간 한국, 중국, 북미, 유럽 등 전 세계 수많은 프로빙 그라운드(Proving Ground)와 공로를 누비며 차량의 승차감과 핸들링(R&H)을 다듬어 왔습니다. 세월이 흘렀음에도 눈을 감으면 당시의 주행 코스와 노면 형태, 주행 조건들이 선명하게 그려지곤 합니다. 매 출장마다 온 신경을 집중하며 몸으로 터득해 온 소중한 경험치 덕분이죠.
오늘은 딱딱한 수식이나 시스템 구조도가 아닌, 튜닝 엔지니어의 ‘오감’과 ‘손끝’에서 탄생하는 섬세한 예술, 바로 서스펜션 댐퍼 감쇠력 튜닝의 매력에 대해 이야기해 보려 합니다.
댐퍼 튜닝, '미로 찾기'와 '큐브 맞추기'의 여정
완성차에 댐퍼를 공급하는 입장에서의 서스펜션 댐퍼 튜닝은, 정해진 일정 내에 최적의 해답을 찾는 ‘미로 찾기’와 ‘큐브 맞추기’와 같은 고단하면서도 흥미로운 과정이라 할 수 있습니다.
우선 미로 찾기처럼 수많은 허들(Hurdle)을 피하고, 때로는 정공법으로 돌파하며 목적지에 무사히 도착해야 합니다. 이때 마주하는 허들은 대표적으로 사람(고객), 차량(콘셉트), 제품(댐퍼)으로 나뉘는데요, 특히 고객과의 협력 및 우호 관계를 확보하고 유지하는 것이 무엇보다 중요합니다. 고객과의 소통을 통해 차량의 R&H 성능 콘셉트를 정확히 파악하고, 개발 차량의 성능 목표치를 명확히 정의(Define)해야 하기 때문이죠.
마지막 허들인 제품 측면에서 살펴보면, 튜닝 현장에서 사용하는 전용 댐퍼(일명 Lockring 또는 Take Apart Damper)의 밸브는 일반 양산용 제품과 달리 분해와 조립이 가능하도록 설계되어 있습니다. 엔지니어가 현장에서 즉각적으로 내부 부품을 교체하며 성능을 미세하게 조정하기 위함인데요, 다만 사람의 손으로 수차례 분해와 조립을 반복하다 보니 자칫 감쇠력 성능에 변동성이 생길 수도 있습니다. 이러한 변수까지 충분히 이해하고 문제를 해결해 가며, 튜닝의 기본과 원칙을 준수해 목표 성능을 달성해 내는 인내와 투지는 튜닝 엔지니어에게 필수적인 소양이라 할 수 있습니다.
이러한 준비 과정을 거쳐 본격적으로 시작되는 R&H 성능 튜닝은 승차감과 핸들링, 그리고 스티어링의 완벽한 조화를 찾아가는 ‘큐브 맞추기’이기도 합니다. 댐퍼 밸브를 정교하게 조절하며 목표치에 걸맞은 최적의 감쇠력을 찾아가는 과정이죠. 물론 단지 댐퍼 조절만으로 차량 성능이 완성되는 것은 아닙니다. 댐퍼는 타이어, 스프링, 부시 등 다른 섀시 부품들과 유기적으로 맞물려 있어 주변 부품들의 세팅이 확립된 후에야 비로소 정교한 육성이 가능하니까요. 아는 만큼 보인다는 말처럼, 상관 부품들이 부적절하게 세팅되어 있다면 댐퍼 조절만으로는 R&H 성능을 만족시킬 수 없기 때문입니다.
더 나아가 R&H 목표 성능을 컴퓨터 시뮬레이션으로 구현하기도 하지만, 결국 다양한 노면 특성에 적합한 승차감을 완성하는 최종 단계는 엔지니어의 주관적 느낌(Subjective Feeling)에 의존할 수밖에 없는 것이 현실입니다. 거칠거나 울퉁불퉁한 길, 혹은 튀어나오거나 푹 꺼진 노면 등 실시간으로 변하는 도로 상황을 온전히 데이터화 하기란 쉽지 않으니까요. 최근에는 AI 로봇을 차량 평가에 이용하려는 시도도 이어지고 있지만, 인간의 정교한 오감을 대체하기에는 아직 초보적인 수준에 불과하죠.
결국 튜닝이란 미각과 후각을 제외한 촉각과 시각, 그리고 청각까지 모든 감각을 곤두세워야 하는 ‘완전한 감각의 영역’입니다. 정해진 코스를 달리며 차륜(Un-sprung Mass)과 차체(Sprung Mass)의 미세한 거동을 읽어내는 것은 물론, 차체 바닥과 시트, 그리고 조향 휠을 통해 전해지는 찰나의 진동과 충격까지 온몸으로 받아내야 하기 때문이죠. 동시에 귀를 기울여 비정상 소음을 포착하고, 그 즉시 머릿속으로 다음 단계의 밸브 조합을 시뮬레이션해 내는 과정에는 고도의 집중력과 판단력이 요구됩니다. 이처럼 섬세한 예술(Art)과 정교한 기술(Technology)이 맞닿아 있는 R&H 튜닝은, 그 과정이 무척 고되긴 하지만 엔지니어로서의 깊은 희열을 느끼게 하는 특별한 전문 분야라고 자부합니다.
조립과 튜닝의 차이 : 트레이드오프(Trade-Off)의 이해
사실 댐퍼를 단순히 조립하는 것과 튜닝하는 것은 완전히 다른 차원의 세상입니다. 서스펜션 튜닝을 제대로 해내기 위해서는 차량 관점에서의 ‘트레이드오프(Trade-Off)’ 관계를 충분히 이해하고 있어야 하는데요, 하나의 성능이 좋아지면 다른 하나는 나빠질 가능성이 높은, 즉 승차감과 핸들링 사이는 물론 승차감 세부 항목들끼리도 서로 상충하는 관계가 존재하기 때문입니다.

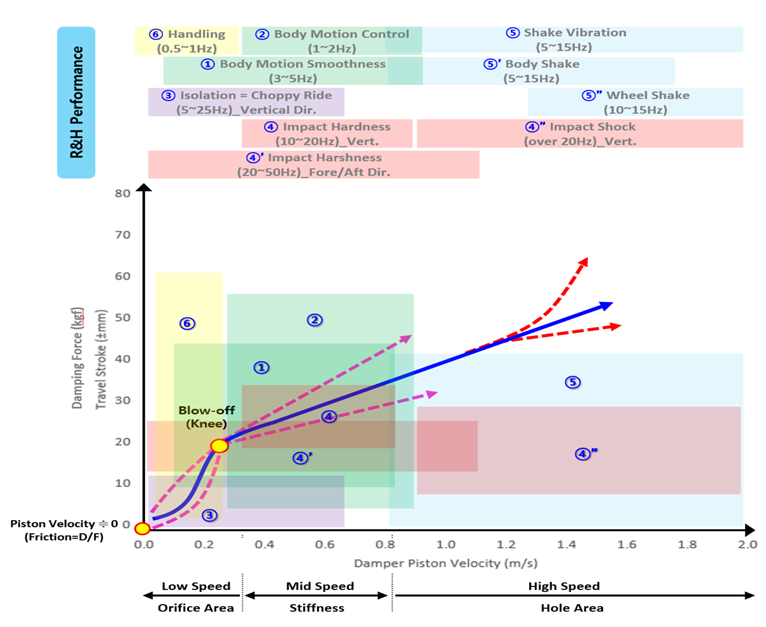

결국 최고의 프리미엄 성능을 달성하려면 댐퍼의 작동 속도에 따른 밸브 감쇠력 특성을 정확히 꿰뚫어 보아야 합니다. 상충하는 성능들 사이에서 최적의 접점(Compromise)을 찾아내 목표 성능을 극대화(Maximization)하는 것, 그것이 바로 튜닝 엔지니어의 진정한 미션이자 역할입니다. 이 역시 아는 만큼 보이고 경험한 만큼 도달 시간을 단축할 수 있는 영역이기에, 우리는 항상 겸허한 자세로 배우며 수많은 현장 경험을 쌓아 나가야 합니다.
노면 특성과 차량 거동의 이해
이러한 미션을 성공적으로 수행하기 위해서는 무엇보다 주행 중 댐퍼가 수행하는 숨겨진 기능을 깊이 이해해야 합니다. UAM처럼 하늘을 날아다니는 차량이 보편화되기 전까지, 모든 모빌리티는 노면 위를 굴러다닐 수밖에 없으니까요. 혹시 댐퍼가 없는 차량을 타본 적이 있으신가요? 매끄러운 노면에서는 스프링의 탄성 덕분에 그저 울렁거리는 정도로 끝나겠지만, 불규칙한 노면이나 코너링 상황을 만나면 스프링의 거친 움직임을 통제하지 못해 매우 위험한 상태에 빠지게 됩니다.

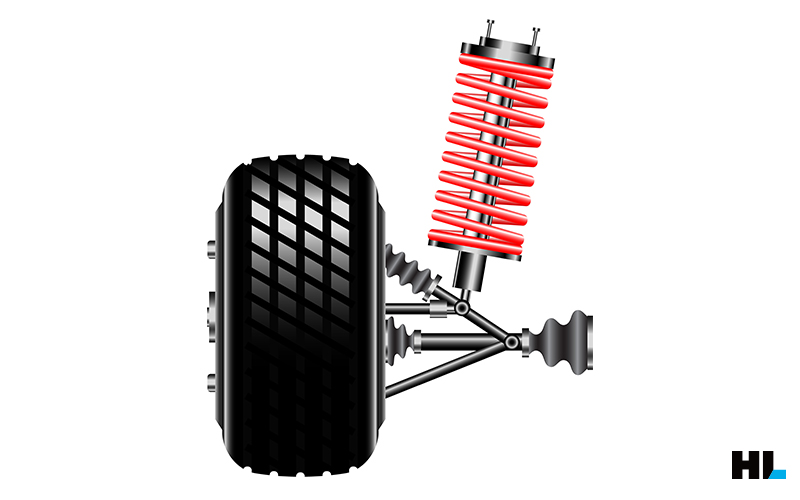

이때 서스펜션 댐퍼는 타이어가 항상 노면에 밀착되도록 꾹 눌러주는 역할을 합니다. 노면 충격을 스프링이 1차로 완화하면, 댐퍼가 그 진동을 감쇠력으로 억제하고 통제하는 것이죠. 단순히 막는 것에 그치지 않고, 댐퍼가 상하로 움직이는 속도(극저속~고속)에 따른 저항력(감쇠력)을 차체와 차륜의 운동 특성에 맞춰 실시간으로 ‘풀고 조이는’ 정교한 과정을 반복합니다. 댐퍼를 가리켜 ‘보이지 않는 곳의 든든한 조력자’라 부르는 이유도 바로 여기에 있습니다.
이처럼 댐퍼는 매 순간 다양한 노면 특성에 순응하거나 때로는 이를 제압하며 마법 같은 조율을 해냅니다. 아스팔트나 콘크리트 도로 위에서 인체는 발바닥과 손바닥, 엉덩이, 등을 통해 진동과 충격을 아주 민감하게 받아들입니다. 차체 거동 제어 성능이 아무리 훌륭하게 개발되었더라도, 사람마다 느끼는 감각은 주관적일 수밖에 없죠. 성격이나 체형, 운전 습관에 따라 느낌도 제각각이니까요. 특히 험한 산악로나 자갈길에서는 차체의 안정성이 무엇보다 중요해지는데, 이렇듯 변화무쌍한 환경에서 충격과 떨림을 최소화할 수 있는 열쇠가 바로 감쇠력 최적화(Optimization) 튜닝에 있습니다.

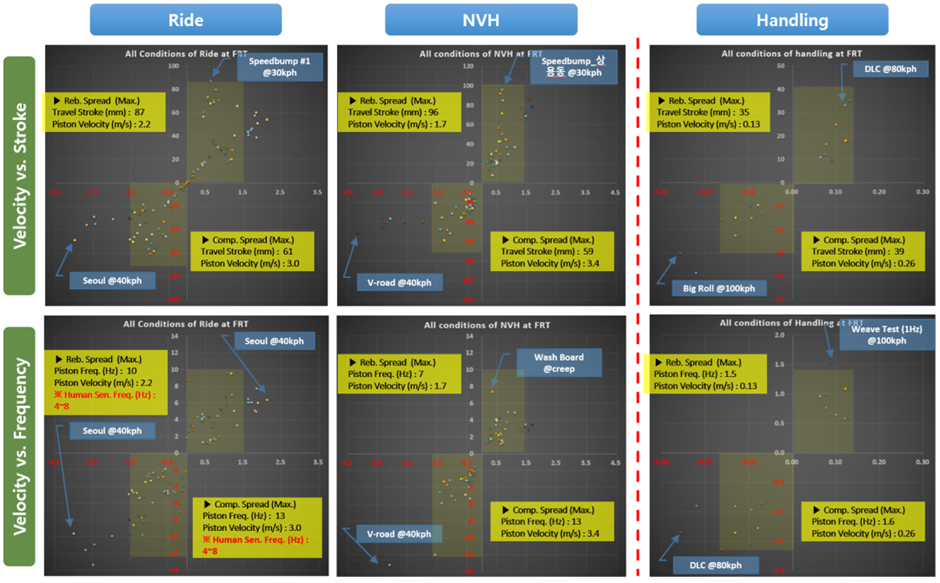

자연계의 모든 현상이 시간의 흐름(Time Dependency)에 따라 변하듯, 주행 노면 역시 프로빙 그라운드(Proving Ground)를 제외하면 대부분 불규칙한 모습입니다. 그래서 엔지니어는 노면으로부터 전달되는 주파수를 인지하고, 댐퍼의 작동 속도(Piston Speed)와 변위(Travel Stroke)를 오직 경험과 감각으로 감지하며, 목표 성능을 찾아갑니다. 얼마나 많은 경험을 했는지, 차량과 서스펜션의 특성을 얼마나 기술적으로 꿰뚫고 있는지에 성패가 달려 있는 만큼, 우리는 오늘도 꾸준히 보고 듣고 느끼며 배워 나갑니다.
지금까지 서스펜션 댐퍼 튜닝이 왜 ‘미로 찾기’와 ‘큐브 맞추기’라는 고단한 여정인지, 그리고 보이지 않는 곳에서 댐퍼가 어떻게 변화무쌍한 노면의 언어를 읽고 대응하는지 살펴보았습니다.
이어지는 [0.152mm의 미학 : 서스펜션 댐퍼 튜닝] 2부에서는 본격적으로 튜닝 엔지니어의 손끝에서 벌어지는 마법, 즉 '0.152mm 두께의 디스크 한 장'이 어떻게 승차감의 밸런스(Trade-Off)를 뒤바꾸고 최적의 차량 거동을 완성해 내는지 깊이 파헤쳐 보겠습니다.
