Author’s Note
안녕하세요, HL만도 Robot Actuator 개발팀 유동준 책임연구원입니다. 지난 1편에서는 휴머노이드 로봇의 강력한 근육이자 심장 역할을 하는 고출력 밀도 모터 설계 기술을 살펴보았습니다. 모터가 고속의 폭발적인 회전 에너지를 만들어내는 동력원이라면, 오늘 이야기할 ‘감속기(Gear Reducer)’는 그 거친 힘을 제어하여 로봇 관절이 목적에 맞는 정확한 힘과 속도로 움직이게 변환해 주는 핵심 장치입니다.
현대의 자동화 산업, 로봇 공학, 그리고 첨단 제조 설비가 고도화됨에 따라 고성능 액추에이터 내부에서 감속기가 차지하는 기술적 비중은 그 어느 때보다 중요해지고 있습니다.
[로보틱스 인사이트]의 두 번째 문을 여는 이번 Engineer’s Note에서는 초정밀 위치 제어가 필요한 분야와 강력한 힘이 필요한 분야에서 각각 최적의 솔루션으로 꼽히는 ‘스트레인 웨이브 기어(Strain Wave Gear, 흔히 '하모닉 드라이브'로 불리는 파동기어장치)’와 ‘유성 감속기(Planetary Gear)’의 메커니즘과 수학적 원리를 심층 비교하고, 국내 로보틱스 하드웨어 생태계의 기술 자립을 위한 미래 지향점을 공유하고자 합니다.
스트레인 웨이브 기어(Strain Wave Gear) : 고정밀 제어와 소형화의 정점
미국 발명가 C. Walton Musser가 1950년대에 고안하고 1959년 특허 등록된 스트레인 웨이브 기어는 금속의 탄성 변형 원리를 기계공학에 접목한 혁신적인 동력 전달 장치입니다. 일반적인 기어 구조와 달리 금속의 유연한 성질을 활용하므로 단일 구조만으로도 엄청난 감속비를 낼 수 있으며, 부피가 획기적으로 작고 가벼운 것이 특징입니다.
① 핵심 구성 요소
- 웨이브 제너레이터 (Wave Generator): 타원형 캠(Cam, 회전축이 중심에서 벗어난 특수 회전판) 겉면에 얇은 볼 베어링을 씌운 입력부로, 모터의 원형 회전력을 타원형의 파동 에너지로 변환합니다.
- 플렉스 스플라인 (Flex spline): 유연하게 휘어지는 컵 모양의 얇은 금속 부품입니다. 바깥쪽에 정밀한 톱니가 가공되어 있으며, 내부의 웨이브 제너레이터에 의해 타원형으로 변형되며 회전해 최종 동력을 출력합니다.
- 서큘러 스플라인 (Circular Spline): 안쪽에 톱니가 가공된 단단한 원형 링입니다. 일반적인 2파형 구조에서 서큘러 스플라인의 톱니 수는 플렉스 스플라인보다 2개 더 많으며, 타원형으로 변형된 플렉스 스플라인과 양 끝(장축)에서만 맞물립니다.
② 감속 메커니즘과 수학적 원리

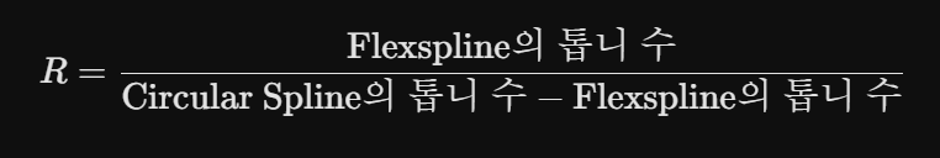

스트레인 웨이브 기어는 고정된 서큘러 스플라인과 출력축인 플렉스 스플라인의 미세한 톱니 수 차이를 이용해 감속을 이뤄냅니다. 서큘러 스플라인 고정, 플렉스 스플라인 출력 기준의 감속비 공식은 다음과 같습니다.
예를 들어, 서큘러 스플라인의 톱니 수가 202개, 플렉스 스플라인의 톱니 수가 200개라면 톱니 수 차이는 정확히 2개가 되며, 감속비는 200/2=100, 즉 1:100이 됩니다. 이 과정에서 내부의 타원형 캠(베어링)이 유연한 내측 기어를 밖으로 밀어붙여 고정된 외측 기어와 강제로 맞물리게 만듭니다. 이때 일반 기어와 달리 수많은 톱니가 동시에 꽉 맞물리는 구조적 특성 덕분에 기어 사이의 미세한 빈틈(백래시)이 극소화되며, 결과적으로 고정밀 위치 제어에 유리한 특성을 갖추게 됩니다.
유성 감속기 (Planetary Gear): 고토크와 다중 하중 분산의 상징
유성 감속기는 정중앙의 태양기어 주위를 도는 행성들의 궤도 운동에서 착안된 전통적이고 강력한 메커니즘입니다. 여러 개의 기어가 동시에 맞물려 부하를 이상적으로 분산시키는 구조 덕분에, 작은 부피에서도 매우 높은 토크(Torque, 회전축을 움직이는 물리적인 힘, 즉 로봇 관절의 회전 근력)와 강성을 발휘합니다.
① 핵심 구성 요소
- 선기어 (Sun Gear): 감속기 정중앙에 위치하며, 모터의 입력축과 직접 연결되어 최초의 동력을 전달받는 중심 기어입니다.
- 유성기어 및 캐리어 (Planet Gears & Carrier): 선기어 주변을 둘러싸고 맞물려 돌아가는 여러 개의 기어(유성기어)와, 이들을 하나로 묶어 최종 감속된 동력을 출력하는 틀(캐리어)입니다.
- 링기어 (Internal Ring Gear): 감속기 외함을 구성하며 안쪽에 톱니가 가공된 원통형 기어입니다. 유성기어들이 궤도 운동을 할 수 있도록 지지하는 외곽 벽 역할을 합니다.
② 감속 메커니즘과 수학적 원리

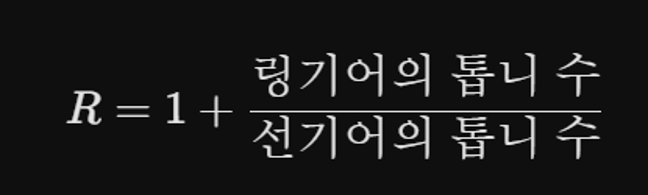

외곽의 링기어가 고정되어 있고 정중앙의 선기어로 동력이 입력될 때, 유성 감속기의 감속비는 선기어와 링기어의 톱니 수 관계에 의해 다음과 같이 결정됩니다.
예를 들어, 선기어의 톱니 수가 20개, 링기어의 톱니 수가 60개라면 감속비는 1+(60/20)=4, 즉 1:4가 됩니다. 즉, 모터가 4바퀴 돌 때 캐리어(출력축)는 같은 방향으로 1바퀴 회전합니다. 일반적으로 1단 구조에서는 약 3:1에서 10:1수준의 감속비가 주로 사용되며, 만약 더 높은 고감속비를 원할 경우, 이 기어 세트를 2단, 3단으로 직렬 연결하는 다단 아키텍처를 채택합니다.
두 기술의 비교 및 최적 적용 분야
두 기술은 서로 대비되는 명확한 장단점을 가지고 있어, 엔지니어링 설계 시 적용되는 산업 분야가 명확히 구분됩니다.
| 비교 | 스트레인 웨이브 기어 (Strain Wave Gear) | 유성 감속기 (Planetary Gear) |
| 구동 원리 | 금속의 굴곡 및 탄성 변형 이용 | 다중 기어의 궤도 맞물림 회전 |
| 백래시 (유격 오차) |
극소화되어 고정밀 제어 가능 | 구조상 발생함 (정밀급은 1~3분각 이하로 최소화) |
| 감속비 (단일 단수) |
1단 구성으로 1:50 ~ 1:160 이상의 고감속비 구현 | 1단으로 1:3 ~ 1:10 (고감속을 위해 다단 구성 필요) |
| 강성 및 내구성 | 얇은 탄성체 구조상 충격 하중•피로 수명 검증 중요 | 다중 기어 맞물림으로 하중 분산과 내구성 확보에 유리 |
| 부피와 무게 | 초소형, 초경량 | 비교적 크고 무거움 |
| 최적 적용 분야 | 협동 로봇 관절, 의료용 수술 로봇, 반도체 제조 정밀 기기 | 무인 운반차(AMR), 산업용 다관절 로봇 하단, CNC 공작기계 |
스트레인 웨이브 기어는 정밀하게 제어하기 좋지만, 얇은 탄성체를 사용하는 구조 특성상 큰 충격을 받으면 내부 부품이 미세하게 휘거나 찌그러질 수 있는 특성이 있습니다. 반면 유성 감속기는 구조적으로 백래시 관리가 필요하지만, 정밀 설계와 가공, 예압 구조를 통해 이를 낮출 수 있다는 기계공학적인 솔루션이 존재합니다.
다만 머리카락 굵기보다 얇은 미세한 오차까지 통제하며 자동차 부품을 설계해 온 관점에서는, 유성 감속기 내부의 빈틈을 극한으로 줄여가는 시도 자체가 향후 로봇 관절 기술 발전에도 유의미한 기술적 실마리를 제공할 수 있을 것으로 기대합니다.
시장 전망 및 결론
이처럼 실험실 안팎에서 일어나는 미세한 역학 관계의 변화는 글로벌 로봇 공학과 자동화 시장의 지형을 바꾸는 원동력이 되고 있습니다. 실제로 주요 시장조사기관의 분석에 따르면, 기술이 빠르게 고도화됨에 따라 로봇의 관절을 책임지는 정밀 감속기 수요는 세계적으로 꾸준히 성장하는 추세입니다. 과거의 감속기가 단순한 동력 전달 장치에 머물렀다면, 오늘날에는 인간의 일상 공간에 진입하는 휴머노이드 로봇의 정밀도와 안전성을 결정하는 핵심 하이테크 부품으로 재정의되고 있습니다.
현재 시장은 구동 목적에 맞춰 두 메커니즘이 상호 보완적으로 활용되는 방향으로 진화하고 있습니다. 가볍고 정확한 스트레인 웨이브 기어는 정밀한 각도 제어가 필수적인 로봇 상부 관절이나 수술 로봇, 반도체 제조 공정에 주로 쓰이며, 충격 분산에 유리한 유성 감속기는 높은 하중을 견뎌야 하는 무인 운반차(AMR)나 물류 로봇 구동축, 대형 로봇 하단부에 주로 적용됩니다.
이 과정에서 우리에게 주어진 본질적인 과제는 핵심 부품의 '기술 자립'입니다. 로봇 산업의 규모가 아무리 커지더라도 관절의 핵심인 정밀 감속기 설계 기술과 가공 설비를 해외 공급망에만 전적으로 의존한다면 하드웨어 주도권을 온전히 확보하기 어렵기 때문입니다. 따라서 원천 기술 확보와 함께, 극한의 환경에서도 기어 성능을 검증할 수 있는 독자적인 신뢰성 평가 시스템과 정밀 가공 인프라를 갖추는 것이 중요합니다.
그런 관점에서 자동차의 스마트 섀시 시스템을 개발하며 가혹한 도로 환경 속에서 기능 안전과 무결점 품질을 증명해 온 HL만도의 기술적 헤리티지는, 하이테크 로보틱스 시장에서 부품의 한계를 극복하고 신뢰성을 확보하는 과정에서도 단단한 뿌리가 되어줄 것입니다.
Robot Actuator 개발팀이 바라본 하드웨어의 진화는 여기까지이며, 이제 이 관절들의 오차를 극소화하여 실시간으로 유기적이게 구동할 전동화의 컨트롤러, 즉 로봇의 신경망을 구축할 다음 라운드로 바통을 넘깁니다. 이어지는 [로보틱스 인사이트] 3편 컨트롤러 편도 많은 관심과 기대 부탁드립니다.
